오늘은 예전부터 도전하자 도전하자 하다가 드디어 이번에 만들게 된 리쏘페인에 대해서 말씀드리겠습니다.



앞으로 다른 3d 프린터 작품도 많이 올릴것 같지만 우선 처음으로 리쏘페인으로 시작을 해보겠습니다.



리쏘페인이란?

대게 1830- 1900년대 유럽에서 그림을 재현하여 만들었다고 합니다.

한국말로 하자면 투각 또는 뚫새김이라고 한다고 하는데 조각이 빛을 비추면 그림으로 나오는 것이라고 생각히시면

됩니다.



항상 말보다는 그림으로 보여드리는게 더 와닿겠죠?

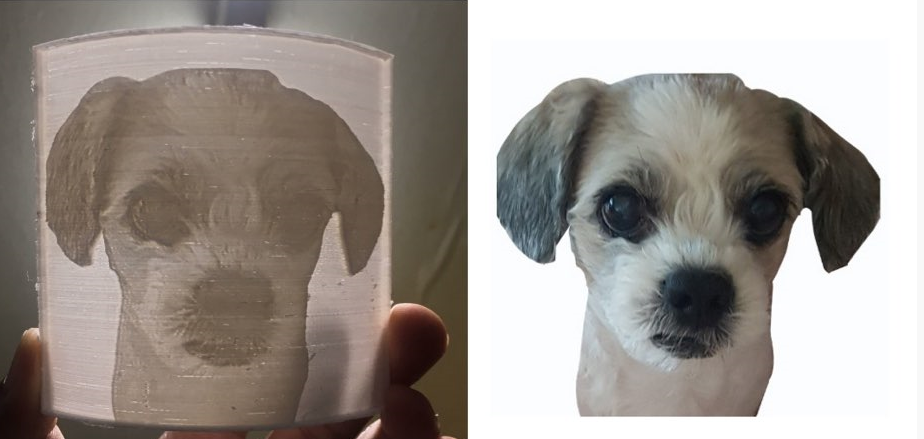

(오른쪽) 빛을 투과한 3D프린터물 (왼쪽) 진짜 사진

위에를 보시면 저렇게 빛을 투과하면 옆에 사진과 같이 나오는것입니다.



집에 3D프린터가 있으면 한번쯤 만들어볼만한 작품입니다.

 본론으로 그렇다면 어떻게 사진을 저렇게 만들까 인데 방법은 이렇습니다.

우선 파워포인트나 사진을 편집할수 있는 프로그램을 실행합니다.

저는 그냥 간단하게 파워포인트를 사용했습니다.

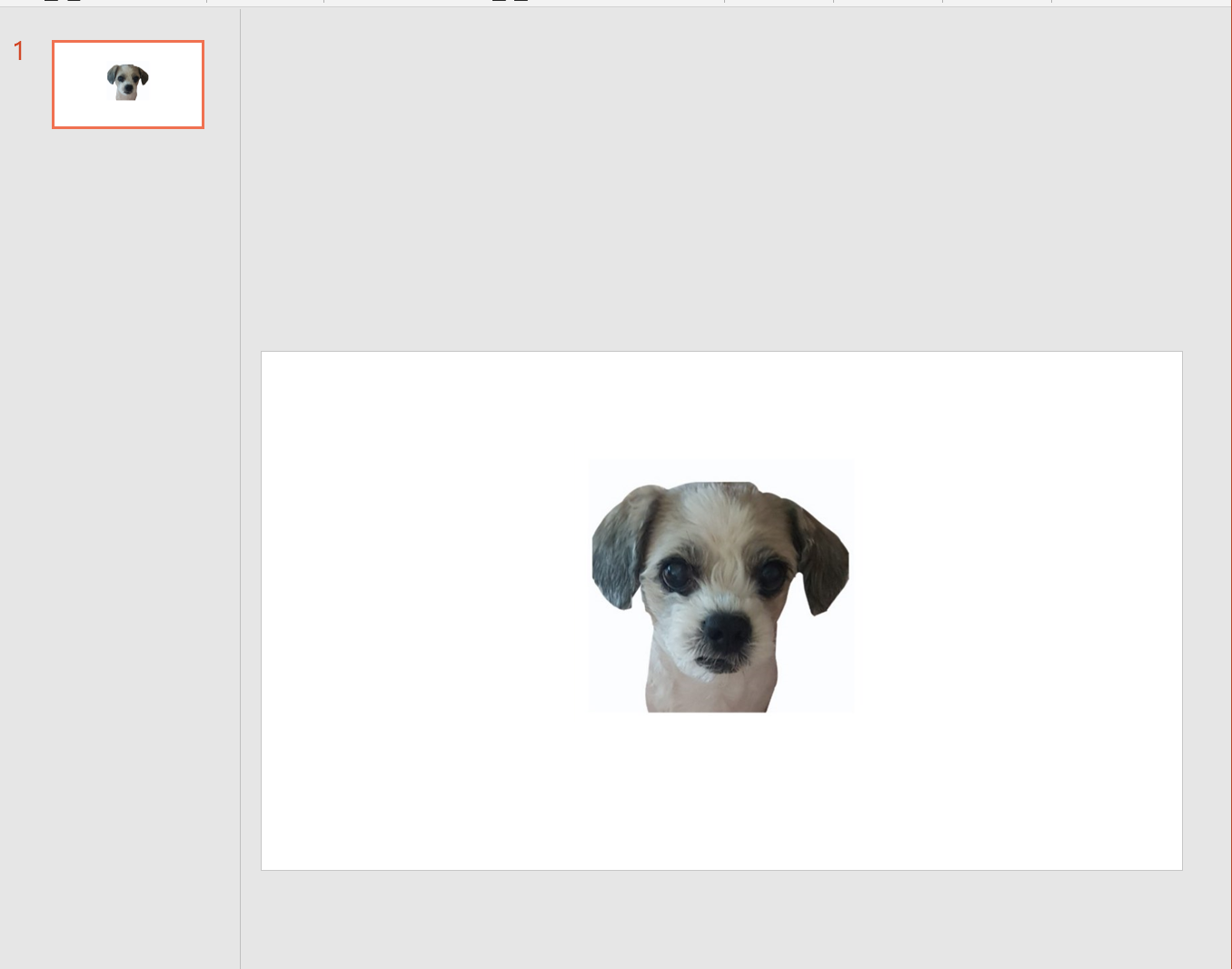

사진을 불러옵니다. 방법은 그냥 사진을 끌어오면 되시는거 아시죠?

그러고 바탕을 검은색으로 바꿔줍니다. 그래야 좀더 잘나온다고 하는데 그것도 귀찮다 하시면 그냥하셔도됩니다.



하지만 저는 검은색바탕을 하겠습니다. 방법은 ppt는

디자인 탭을 누르고 -> 배경서식 -> 색(C) 검은색을 적용하시면됩니다.

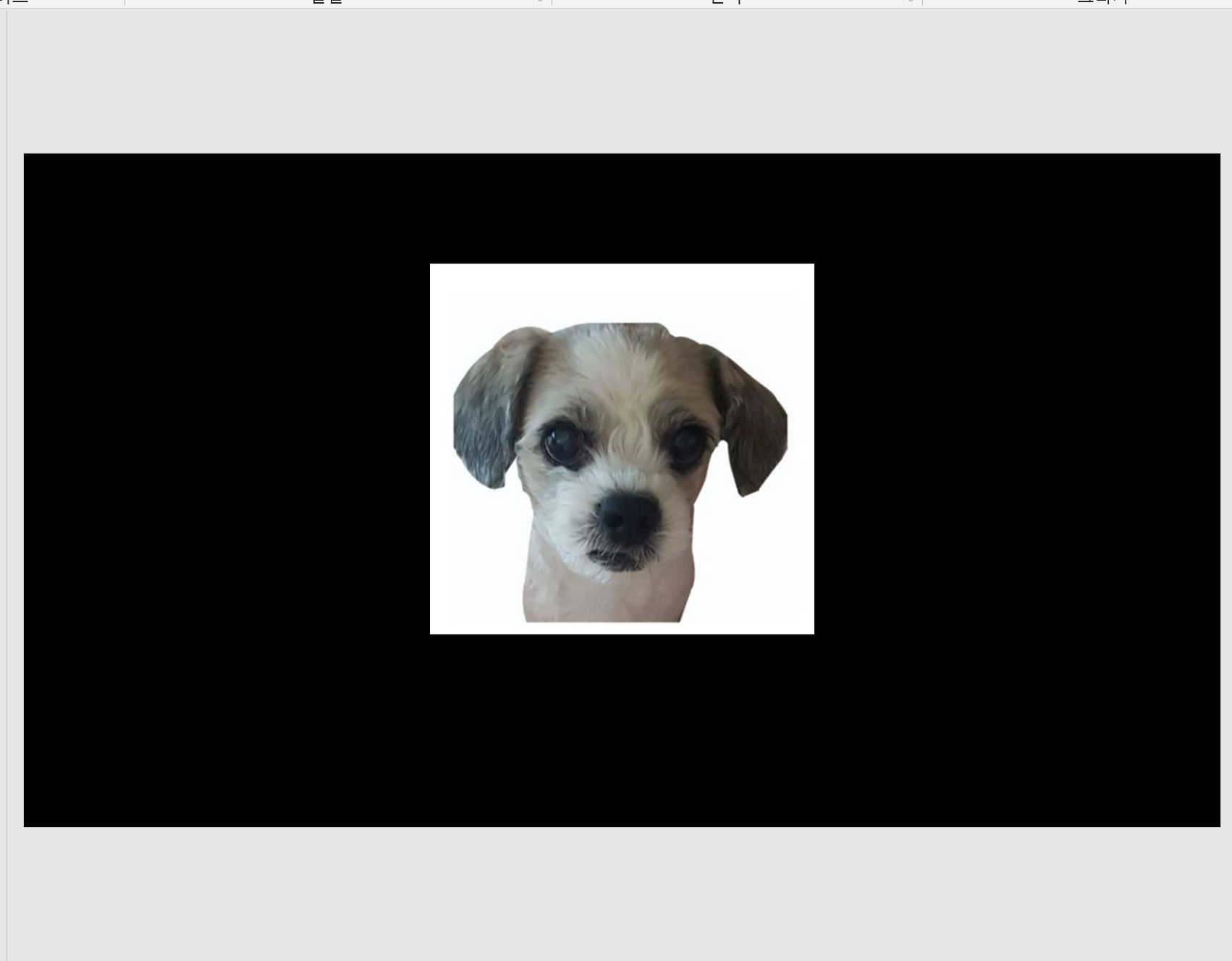

검은 화면을 만들고

시작에 캡쳐 도구를 실행하여 저 빨간사각형에 맞추어 사진을 캡처해서 바탕하면에 저장합니다.

여기까지는 누구나 할수 있습니다. 이번에는 이사진을 3D로 만들어 보겠습니다.

http://3dp.rocks/lithophane/



http://3dp.rocks/lithophane/



3dp.rocks

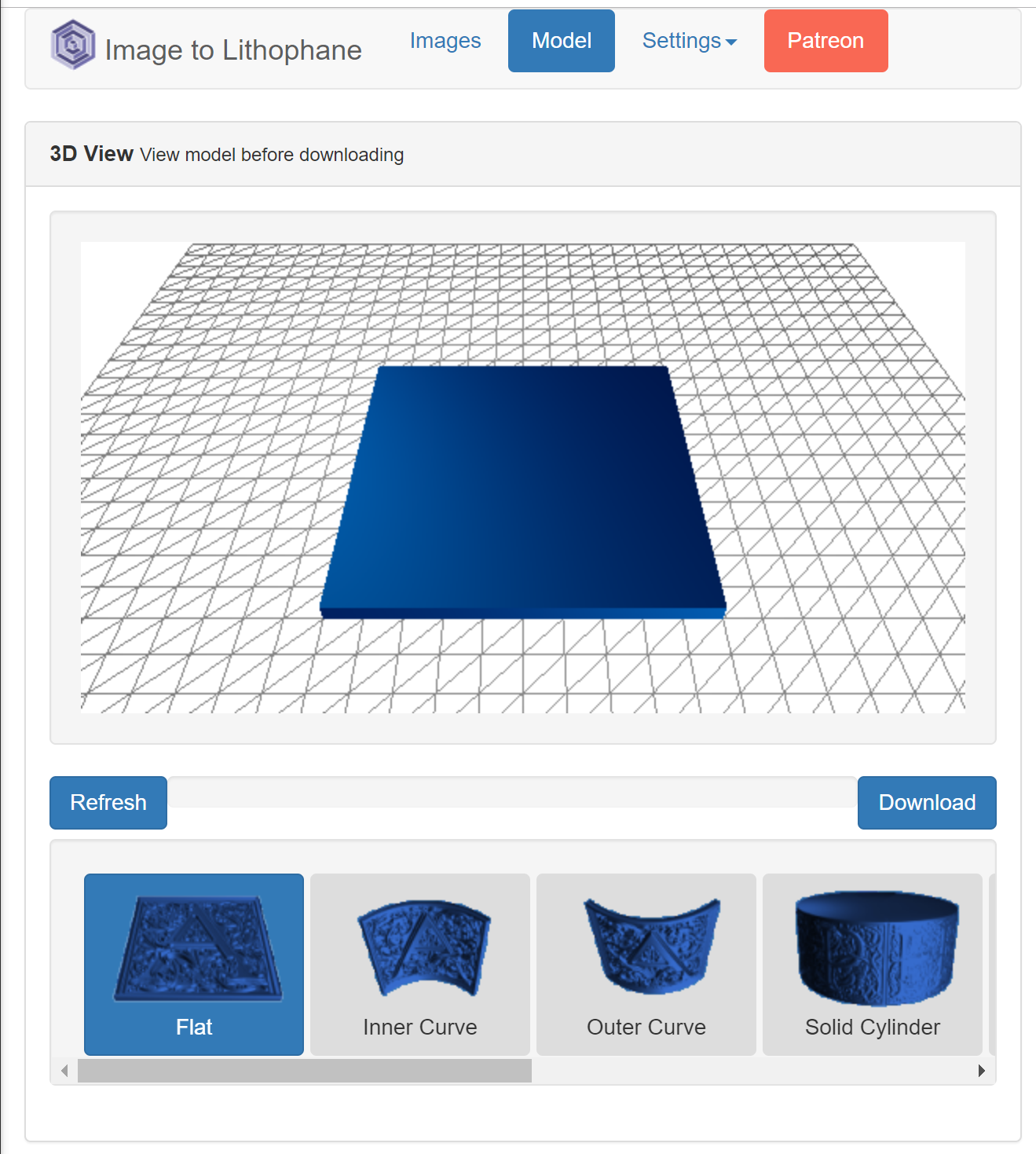

위의 사이트에 들어가면 저렇게 나오는데 여기에 images 를 눌러 사진을 넣어줍시다.


열어 주시면 되는데 열고 MODEL을 누르면

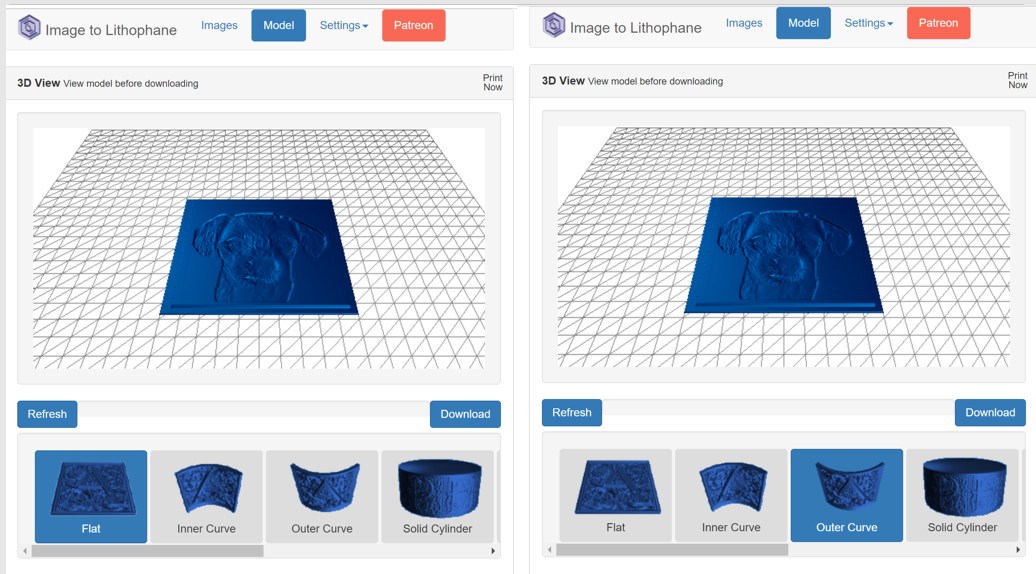

저렇게 나오는데 OUTER CURVE로 만들꺼기때문에 OUERCURVE를 눌러주시고

우선 REFRESH 누르기전에 SETTINGS에서  모델 세팅과 이미지 세팅을 해주셔야합니다.



사진 같이 하고 싶으시면 이렇게 설정하시고 REFRESH 하시면

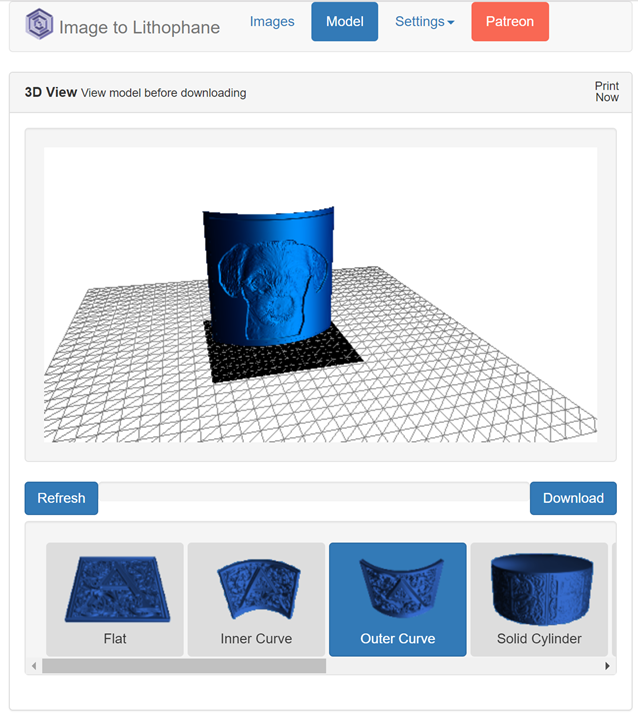

이렇게 됩니다. 그리고 다운로드 하시고 큐라를 켜시면되는데

저희는 무드등을 만들꺼기 때문에 설정을 다시해줍니다.

그리고 리쏘페인을 만들기위해서 가장 중요한것은 이미지 세팅에 POSITIVE IMAGE로 바꿔줘야 검은색이 두껍게 표현이 되어 정말 잘 나오니 주의해서 해주세요

그리고 저희는 다이소에서 판매하는 무드등을 이용하여 간단히 제작을 할것이니 그크기에 맞게 설정을 해줘야합니다.

우선 3개 정도 그림을 PPT로 편집해 다시 IMAGE에 넣어줍니다. 그러면 3개그림의 무드등이 가능해지니까요

그냥 사진한장같이 하고 싶은분은 FLAT ,OUER CURVE 로해서 위의 방식으로 하시고 하면되고 아래부터는 무드등을

위한 설정이니 참고해주세요

불러 주시고 모델세팅만 이렇게 바꿔주세요 그리고 OUTERCUREVE 누그로 REFRESH 하시면

바뀐부분은 CURVE를 360으로 한것 뿐입니다.

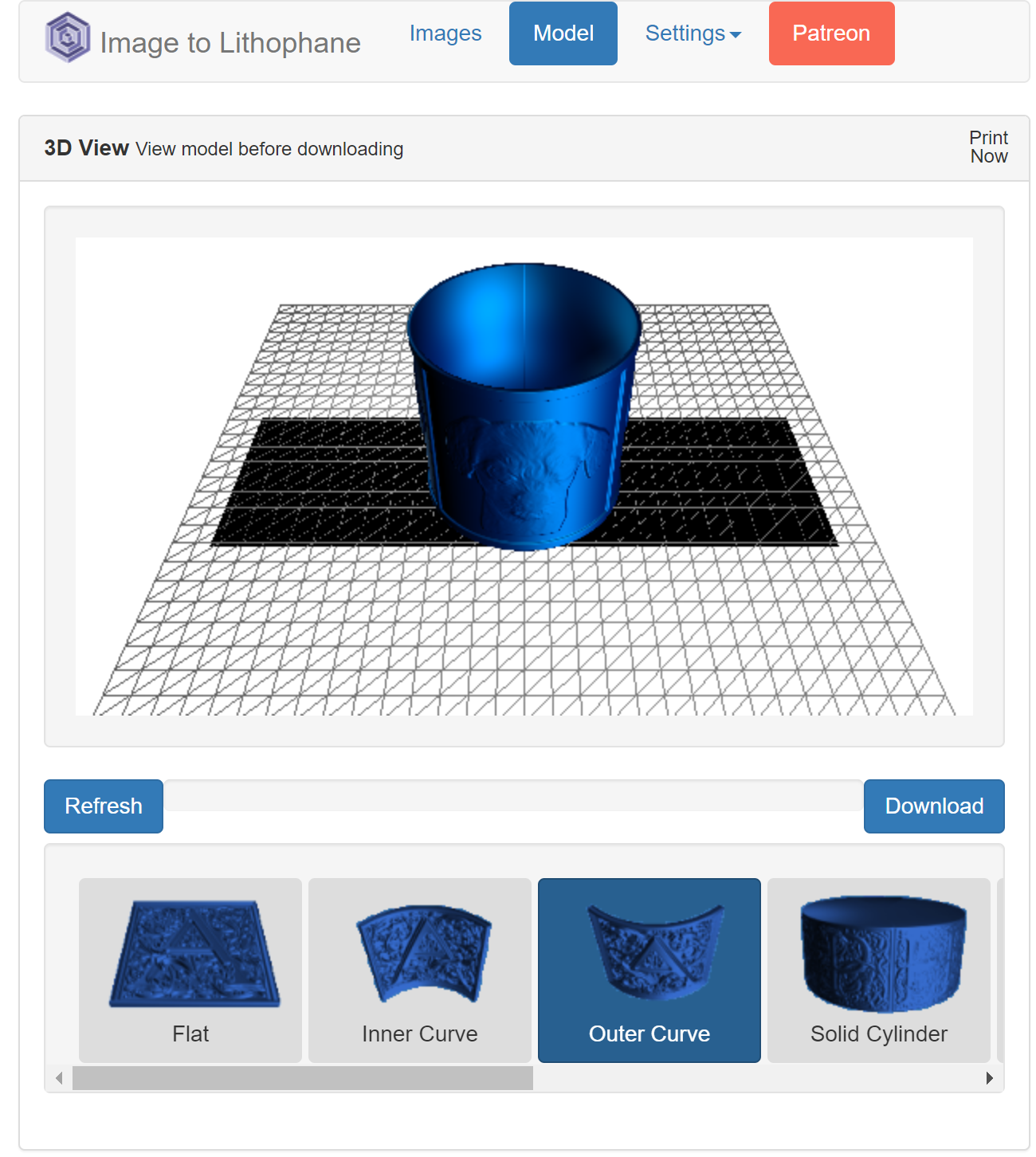

그렇게하면

다운로드를 해주시고 큐라를 켭니다.

우선 파일 만들기에 대해서 말씁드렸습니다. 이 다음에는 큐라설정값과 출력물의 사진과 영상을 소개해드리겠습니다.

감사합니다.
